Назначение AVN 800

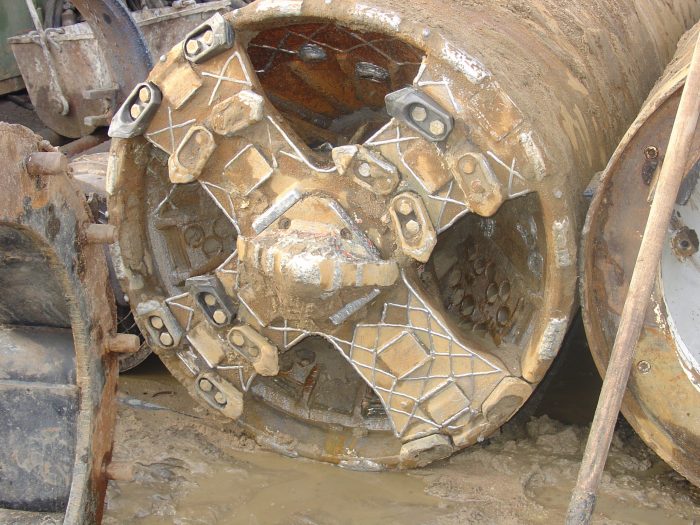

Тоннелепроходческий комплекс Herrenknecht AVN 800 предназначен для прокола скальных пород в цельной породе, смешанного грунта и мягкой породы.

Серия AVN имеет закрытый корпус и оборудована гидротранспортирующим комплексом. Эффективное удаление продуктов бурения из рабочей камеры щита и адаптируемые конструкции коронки щита, делают AVN исключительно универсальным проходческим комплексом, способным работать практически во всех геологических условиях.

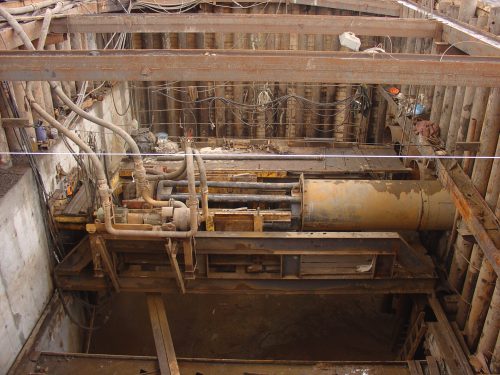

Усилие домкратной станции передается проходческому щиту через став железобетонных труб. Во время подготовительного периода производится строительство двух шахт — стартовой и приемной. В стартовой шахте устанавливается мощная домкратная станция, на которую помещается проходческий щит. С помощью домкратов осуществляется проходка щита в грунтах на длину, соответствующую длине применяемых труб продавливания, после чего на домкратную станцию помещается последующая труба и процесс повторяется.

Строительно-монтажные работы

под ключ

Строительство тоннелей

по Москве и России

avn800-3

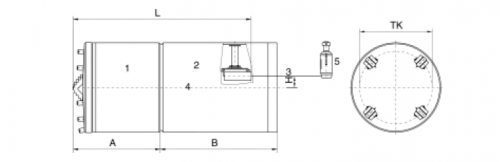

Основные технические характеристики AVN 800

Наружный диаметр 1110 мм
Длина проходческой машины со стандартным рабочим органом 2821 мм
Длина проходческой машины с рабочим органом для скальных пород 2854 мм
Крутящий момент, влево / вправо 75000 Нм
Частота вращения влево / вправо 0 — 5 мин-1
Количество приводных двигателей 1 шт
Количество управляющих цилиндров 3 шт
Ход управляющего цилиндра 50 мм
Диаметр управляющего цилиндра 100 / 70 мм
Управляющее усилие в расчете на цилиндр при 500 бар подача / оттягивание 392 / 200 кН
Максимальное давление управляющего цилиндра 500 бар
Угол управления вверх / вниз 4,4 о
Угол управления по диагонали 4,4 о
Угол управления влево / вправо 3,8 о

Габаритные размеры рамы продавливания

Длина L 4000 мм
Ширина В 2280 мм
Высота Н 1300 мм
Количество точек подвеса 4хМ30 шт
Масса(ориентировочно) 7400 кг
