Знакома ли вам задача: построить тоннель диаметром до 2,5 м в городских условиях? Причём с минимальным ущербом экологии и жизнедеятельности города.

Решение? Просто! Воспользоваться методом микротоннелирования для бестраншейной прокладки трубопровода.

Дорогое строительство? Поможем снизить расходы.

Компания Строй Город предлагает услуги по строительству микротоннелей в городах России — тоннелепроходческим комплексом Herrenknecht AVN 2000.

Преимущества буровой установки AVN 2000

  • Предназначена для создания микротоннелей — тоннелей, недоступных для техники и людей в процессе эксплуатации. Проходка тоннеля полностью автоматизирована. Траншеи копать не придётся.
  • Позволяет прокладывать трубы длиной 3150 мм, диаметром до 2500 мм. Герметичность обеспечивают: система резиновых уплотнений на фланцевых сторонах труб и специальные дополнительные прокладки из дерева или ДСП.
  • Имеет гидротранспортирующий комплекс, конусообразную дробилку, сменные режущие головки, адаптированные к грунтам разных классов.
  • Работает в любых геологических условиях — от ила, глины, несвязных грунтов до гравия и скальных пород.
  • Немецкое качество Herrenknecht AG. Компания-произвоитель — на мировом рынке с 1975 года.

Строительно-монтажные работы

под ключ

Строительство тоннелей

в Москве и России

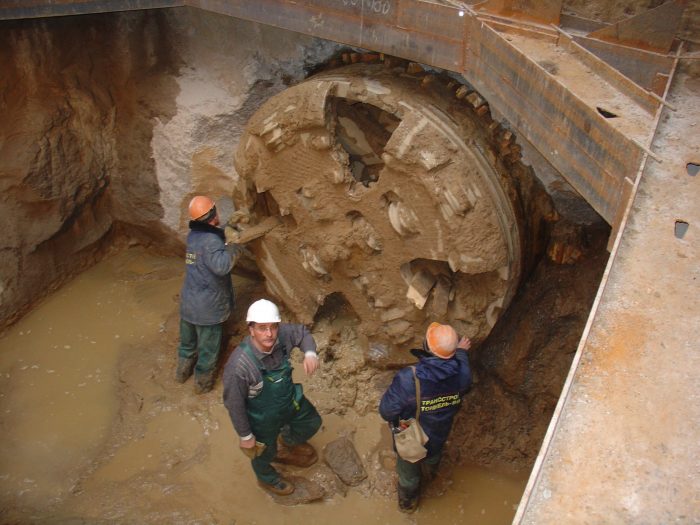

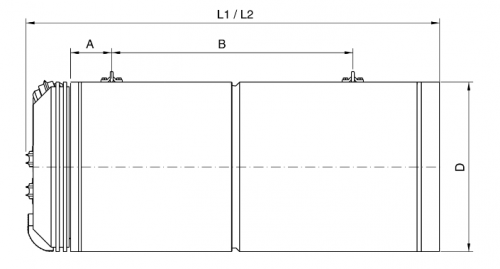

Основные технические характеристики AVN 2000

Наружный диаметр 2540 мм
Длина проходческой машины со стандартным рабочим органом 10475 мм
Крутящий момент, влево / вправо
ступень 1
620000 Нм
Крутящий момент, влево / вправо
ступень 2
303000 Нм
Частота вращения влево / вправо
ступень 1
0 — 4.75 мин-1
Частота вращения влево / вправо
ступень 2
0 — 0.95 мин-1
Количество приводных двигателей 1 шт
Количество управляющих цилиндров 4 шт
Ход управляющего цилиндра 100 мм
Диаметр управляющего цилиндра 180 / 120 мм
Управляющее усилие в расчете на цилиндр при 500 бар подача / оттягивание 1250 / 700 кН
Максимальное давление управл. цилиндра 500 бар
Угол управления вверх / вниз 4.1 о
Угол управления по диагонали 2.9 о
Угол управления влево / вправо 4.1 о

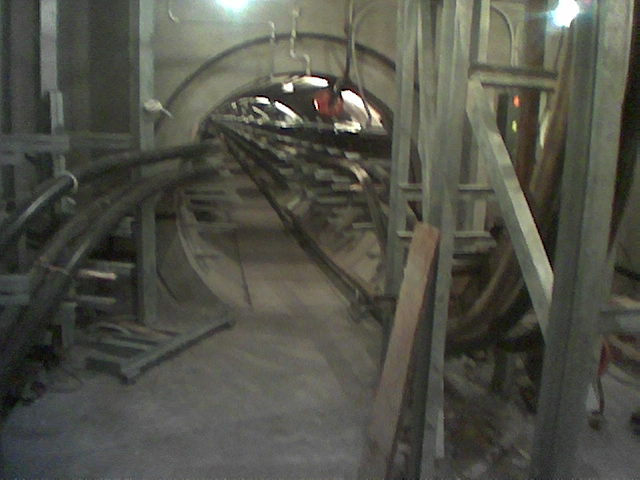

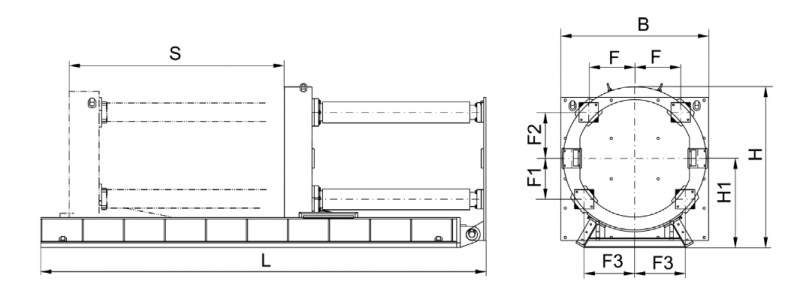

Габаритные размеры рамы продавливания

Длина L 7600 мм
Ширина В 2520 мм
Высота Н 1850 мм
Количество точек подвеса 4 шт
Масса(ориентировочно) 15880 кг
Минимальная высота дно шахты / ось тоннеля 1519 ± 175 мм
Длина прокладываемой трубы 3150 мм
Макс, наружный диаметр трубы 2500 мм
Количество домкратов продавливания 4 шт
Ход домкратов продавливания = первый ход 4000 мм
Максимальное давление в расчете на один цилиндр подача / оттягивание 500 / 200 бар
Максимальное усилие в расчете на один цилиндр подача / оттягивание 3500 кН
Общая сила продавления F подача / оттягивание 14000 кН
