Назначение AVN 1500

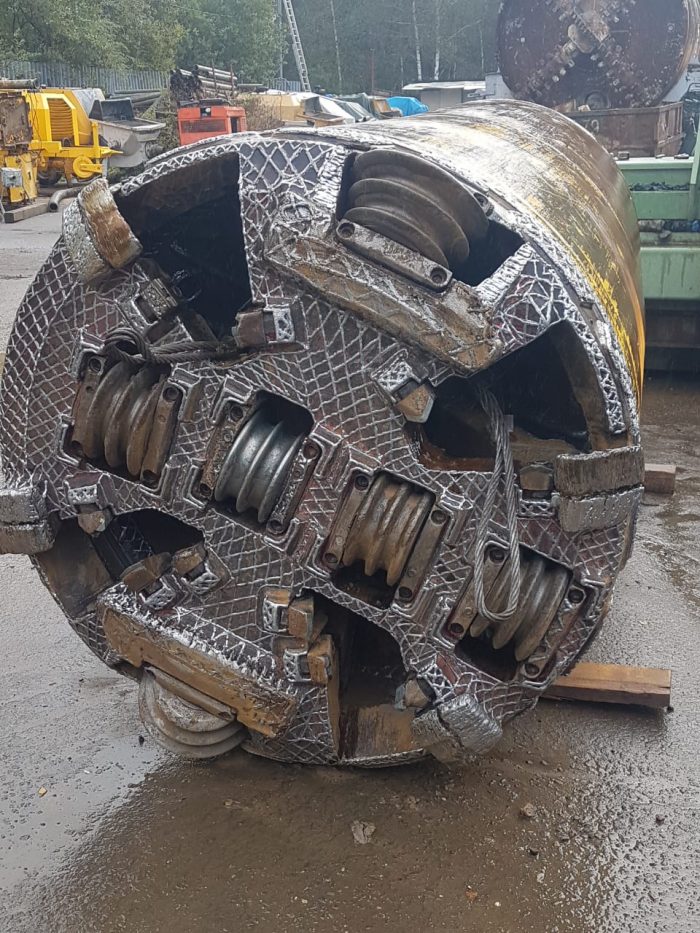

Тоннелепроходческий комплекс Herrenknecht AVN 1500 предназначен для прокола скальных пород в цельной породе, смешанного грунта и мягкой породы.

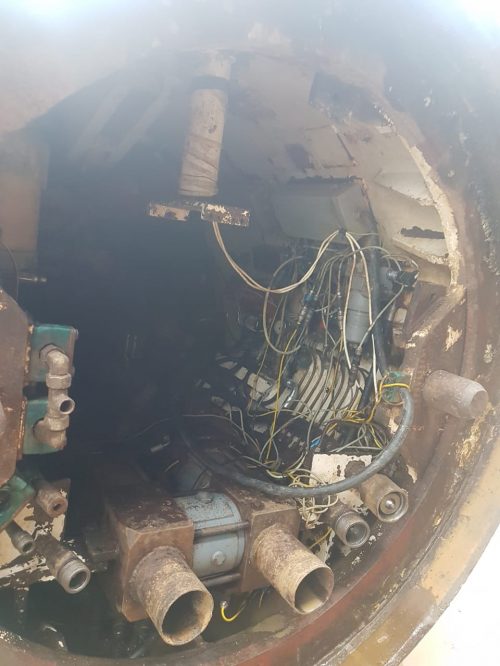

Серия AVN имеет закрытый корпус и оборудована гидротранспортирующим комплексом. Эффективное удаление продуктов бурения из рабочей камеры щита и адаптируемые конструкции коронки щита, делают AVN исключительно универсальным проходческим комплексом, способным работать практически во всех геологических условиях.

Усилие домкратной станции передается проходческому щиту через став железобетонных труб. Во время подготовительного периода производится строительство двух шахт — стартовой и приемной. В стартовой шахте устанавливается мощная домкратная станция, на которую помещается проходческий щит. С помощью домкратов осуществляется проходка щита в грунтах на длину, соответствующую длине применяемых труб продавливания, после чего на домкратную станцию помещается последующая труба и процесс повторяется.

Строительно-монатажные работы

под ключ

Строительство тоннелей

по Москве и России

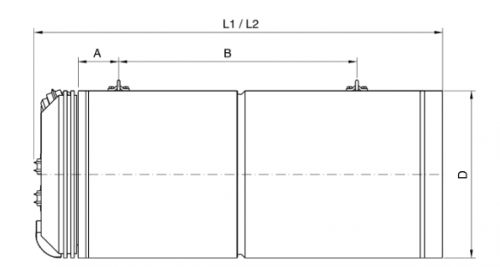

Основные технические характеристики AVN 1500

Наружный диаметр 1810 мм
Длина проходческой машины со стандартным рабочим органом 4099 мм
Длина проходческой машины с рабочим органом для скальных пород 4777 мм
Крутящий момент, влево / вправо
ступень 1
316000 Нм
Крутящий момент, влево / вправо
ступень 2
187000 Нм
Частота вращения влево / вправо
ступень 1
0 — 4.6 мин-1
Частота вращения влево / вправо
ступень 2
0 — 7.7 мин-1
Количество приводных двигателей 4 шт
Количество управляющих цилиндров 4 шт
Ход управляющего цилиндра 60 мм
Диаметр управляющего цилиндра 160 / 100 мм
Управляющее усилие в расчете на цилиндр при 500 бар подача / оттягивание 1000/612 кН
Максимальное давление управл. цилиндра 500 бар

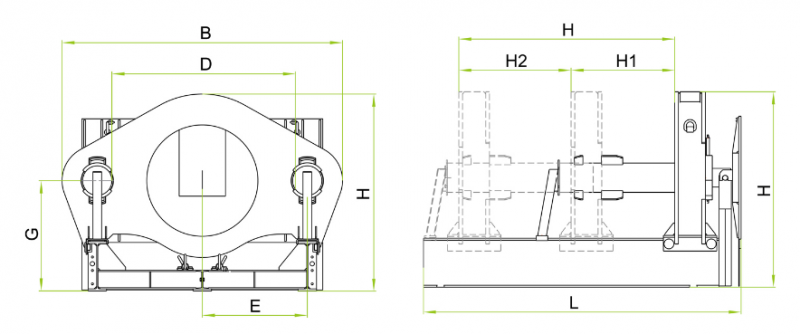

Габаритные размеры рамы продавливания

Длина L 4777 мм
Ширина В 3430 мм
Высота Н 2490 мм
Количество точек подвеса 4 шт
Масса(ориентировочно) 21582 кг
Минимальная высота дно шахты / ось тоннеля 1355 ± 175 мм
Длина прокладываемой трубы 3275 мм
Макс, наружный диаметр трубы 2100 мм
Расстояние «в свету» D 2150 мм
Количество домкратов продавливания 4 шт
Диаметр домкратов продавливания поршень / штанга 330 / 260 мм
Ход домкратов продавливания = первый ход 1690 мм
Каждый следующий ход 1830 мм
Общий ход домкратов продавливания Н 3520 мм
Максимальное давление в расчете на один цилиндр подача / оттягивание 500 / 420 бар
Максимальное усилие в расчете на один цилиндр подача / оттягивание 4276/ 1362 кН
Общая сила продавления F подача / оттягивание 8553 / 2725 кН
